Brida ranurada

Instalación rápida y sin herramientas

Las bridas ranuradas adoptan un diseño de bloqueo mecánico con extremos ranurados y anillos de seguridad, lo que elimina la necesidad de soldaduras in situ o roscados complejos. El proceso de instalación solo requiere alinear la brida con la tubería ranurada, colocar la junta y apretar los pernos de seguridad, completando la conexión en 5 a 10 minutos (entre un 30 % y un 50 % más rápido que las bridas soldadas o roscadas). No se requieren conocimientos especializados de soldadura ni equipo pesado, lo que reduce significativamente los costos de mano de obra y el tiempo de construcción para proyectos a gran escala, como sistemas de protección contra incendios o tuberías industriales.

Diseño sin tornillos y que ahorra espacio

A diferencia de las bridas tradicionales que dependen de múltiples pernos circunferenciales, las bridas ranuradas utilizan un mecanismo de anillo de bloqueo compacto. Esta estructura sin tornillos reduce el tamaño total de la brida, lo que ahorra entre un 40 % y un 60 % de espacio de instalación. Es ideal para áreas confinadas como techos de edificios, tuberías subterráneas o compartimentos de equipos donde el espacio es limitado, al mismo tiempo que simplifica el diseño de las tuberías y reduce la interferencia con otros componentes.

Rendimiento superior de sellado a prueba de fugas

El sistema de sellado integrado "ranura + junta + anillo de bloqueo" crea un triple efecto de sellado. El perfil de ranura mecanizado con precisión garantiza una compresión firme de la junta (EPDM, nitrilo o fluoropolímero), formando un sello confiable que resiste las fugas incluso bajo vibración, fluctuaciones de presión o cambios de temperatura. Con una tasa de éxito a prueba de fugas de más del 99 % en condiciones de funcionamiento estándar, es adecuado para aplicaciones críticas que involucran agua, gas, aceite o medios corrosivos.

Contactar ahora Correo electrónico Teléfono teléfono

Detalles del producto

Descripción general

La brida ranurada (también conocida como brida de extremo ranurado) es un revolucionario componente de conexión para tuberías, diseñado para el bloqueo mecánico. Su estructura de extremo ranurado se adapta a tuberías ranuradas, juntas y anillos de bloqueo. Elimina la necesidad de soldaduras in situ o roscas complejas, ofreciendo una instalación rápida, un sellado fiable y una adaptabilidad excepcional. Nuestras bridas ranuradas, que cumplen con las normas internacionales, están diseñadas con materiales de primera calidad y mecanizado de precisión para satisfacer las demandas de diversas aplicaciones industriales, comerciales y de infraestructura, desde sistemas de protección contra incendios hasta tuberías industriales.

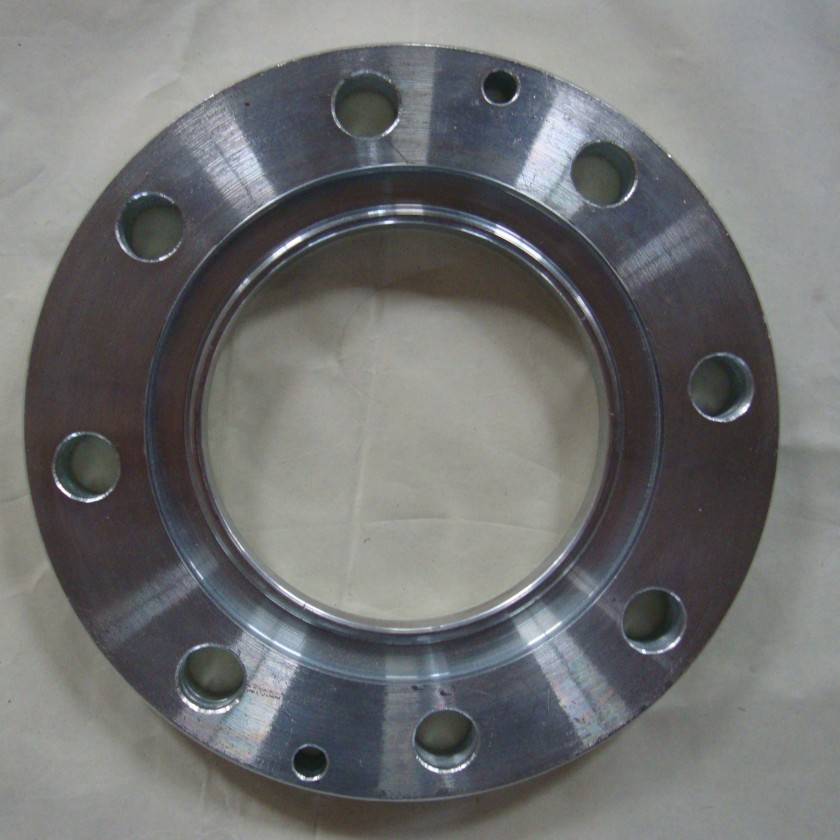

Brida ranurada ASA 4 pulgadas .jpg

Tipo de material	Ejemplos de calificaciones	Propiedades clave	Escenarios de aplicación
Acero carbono	A105, Q235B, 20#	Alta resistencia, rentable, buena soldabilidad.	Tuberías industriales generales, suministro de agua/drenaje
Acero inoxidable	304, 316, 316L	Resistente a la corrosión, resistente a la oxidación.	Procesamiento químico, alimentos y bebidas, ingeniería marina
Hierro dúctil	D400, D500	Alta tenacidad, resistente al desgaste, rentable.	Sistemas de protección contra incendios, tuberías municipales
Acero al carbono galvanizado	Galvanizado en caliente A105/Q235B	Resistencia a la corrosión mejorada	Tuberías exteriores, ambientes húmedos
Acero recubierto de epoxi	Acero al carbono/hierro dúctil recubierto de epoxi	Resistencia superior a los productos químicos y al óxido	Tratamiento de aguas residuales, tuberías químicas

Opciones de juntas de sellado

Material de la junta	Rango de temperatura	Propiedades clave	Escenarios de aplicación
EPDM (monómero de etileno propileno dieno)	-40°C – 120°C	Excelente resistencia a la intemperie, estabilidad química.	Suministro de agua, HVAC, protección contra incendios (medios no petroleros)
Caucho de nitrilo (NBR)	-20°C – 100°C	Resistencia al aceite y al combustible	Petróleo, sistemas hidráulicos
Caucho de silicona	-60°C – 200°C	Resistencia a altas temperaturas, flexible.	Tuberías industriales de alta temperatura
Fluoropolímero (PTFE)	-200°C – 260°C	Inercia química, resistencia a la corrosión	Ácido/álcali fuerte, medios corrosivos

Normas y certificaciones de fabricación

Estándares Internacionales:

ANSI/AWWA C110/A21.10 (Asociación Estadounidense de Obras Hidráulicas)

ASME B16.5 (Sociedad Estadounidense de Ingenieros Mecánicos)

EN 1092-1 (Norma Europea)

DIN 2501 (norma alemana)

GB/T 12465 (Norma nacional china para accesorios de tuberías ranuradas)

Certificaciones de Calidad: ISO 9001, UL, FM (para aplicaciones de protección contra incendios), CE.

Control de calidad: Cada brida se somete a inspección dimensional (medición CNC), pruebas de precisión de ranura, pruebas de presión (presión hidrostática/de aire) y controles de calidad de superficie para garantizar el cumplimiento de los requisitos estándar.
