Brida de placa EN1092 PN40

Amplia adaptabilidad de presión y tamañoAdecuado para aplicaciones de baja a media presión (PN2.5-PN40/Clase 150-Clase 300) con rangos de tamaño de 1/2" (DN15) a 60" (DN1500). Disponemos de modelos personalizados de gran diámetro para necesidades especiales de tuberías.

Rendimiento de sellado confiable:Las superficies de sellado mecanizadas con precisión (RF, FF, etc.) combinadas con juntas garantizan una conexión hermética, evitando eficazmente fugas de medios no corrosivos o moderadamente corrosivos.

Opciones de materiales versátiles:Fabricado en acero al carbono, acero inoxidable (304/316L/SUS304), hierro fundido o acero aleado, adaptándose a tuberías industriales en las industrias de suministro de agua, calefacción, química, petróleo y gas y marina.

Cumplimiento de estándares globales:Cumple con los estándares internacionales (ASME B16.5, EN 1092-1, JIS B2220, GB/T 9119) y las especificaciones regionales, lo que garantiza la intercambiabilidad con componentes de tuberías globales para el comercio transfronterizo.

Contactar ahora Correo electrónico Teléfono teléfono

Detalles del producto

1. Descripción general

La brida deslizante (también conocida como brida PL) es un componente de conexión de tuberías ampliamente utilizado que se caracteriza por su estructura simple, fácil instalación y rentabilidad. Diseñado para aplicaciones industriales de baja a media presión, presenta una forma de disco plano con un orificio central que se desliza sobre el extremo de la tubería, asegurado mediante soldadura de filete en los lados interior y exterior de la brida. Cumple con los estándares globales y se utiliza ampliamente en sistemas de tuberías industriales de suministro de agua, calefacción, productos químicos, petróleo y gas y en general.

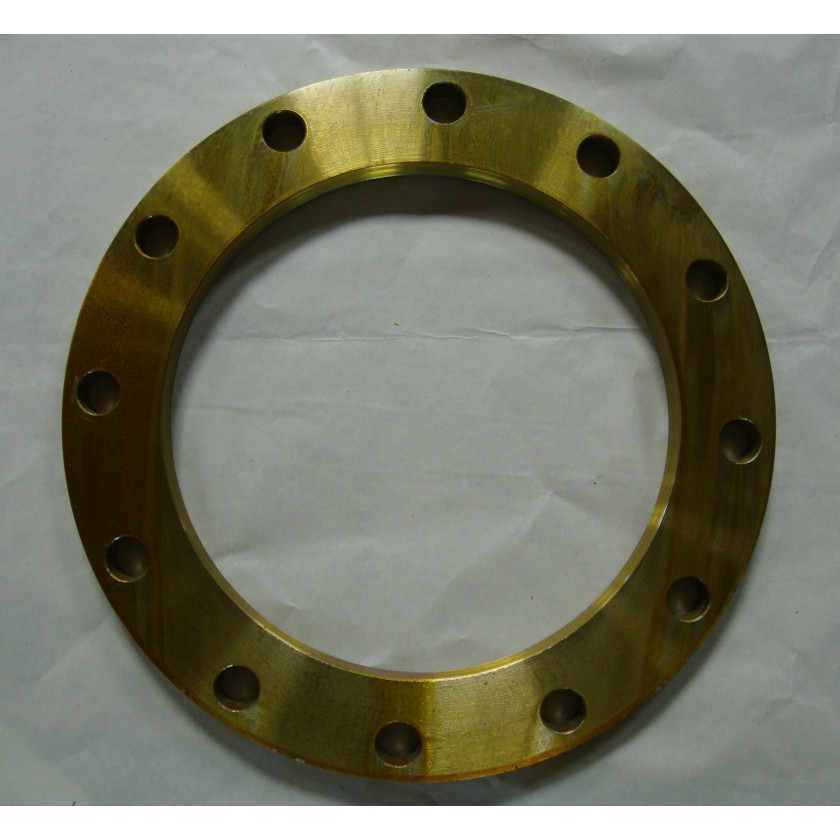

SS400 10 pulgadas 126J 5K-B.jpg

2. Estructura central

Disco de bridaDisco plano circular con orificios para pernos distribuidos uniformemente en toda la circunferencia para su fijación a las bridas correspondientes. El espesor del disco varía según la presión nominal y el tamaño para garantizar la estabilidad estructural.

Agujero Central:El diámetro interior del orificio es ligeramente mayor que el diámetro exterior de la tubería, lo que permite que la brida se deslice directamente sobre el extremo de la tubería para una alineación rápida.

Ranuras de soldadura:Diseñado en los bordes internos y externos de la parte posterior del disco para facilitar la soldadura de filete con la tubería, garantizando una conexión segura sin comprometer la integridad de la pared interna de la tubería.

Superficie de sellado:Mecanizado con precisión en el lado frontal del disco, disponible en tipos comunes como cara elevada (RF), cara plana (FF) y cara lisa (SF), combinado con juntas para lograr un sellado a prueba de fugas.

3. Especificaciones clave

Tipo de parámetro	Detalles
Rango de tamaño	Estándar: 1/2" - 60" (DN15 - DN1500); Personalizable hasta 160" (DN4000) para proyectos de tuberías de gran diámetro.
Clasificaciones de presión	- ASME (Norma Americana): Clase 150, 300, 600 - GB (estándar chino) y EN (estándar europeo): PN2.5, PN6, PN10, PN16, PN25, PN40 - JIS (estándar japonés): 1K, 5K, 10K, 16K - DIN (norma alemana): PN6, PN10, PN16, PN25
Opciones de materiales	Acero al carbono (A105, Q235B, 20#), acero inoxidable (304, 316L, SUS304, SUS316), hierro fundido (HT200, QT450), acero aleado (15CrMoV) y acero inoxidable dúplex (2205) para entornos corrosivos.
Tipos de superficies de sellado	- Cara elevada (RF): tipo más común para aplicaciones generales de presión baja a media - Cara plana (FF): adecuada para medios de baja presión, no tóxicos y no inflamables. - Cara Lisa (SF): Se utiliza para juntas especiales o requisitos de baja fuga
Estándares de cumplimiento	Internacional: ASME B16.5, EN 1092-1, JIS B2220, DIN 2573/2576 Nacional (China): GB/T 9119, HG/T 20592, JB/T 81

4. Ventajas del producto

Rentable:El diseño estructural simple y el proceso de fabricación maduro reducen los costos de producción, lo que lo convierte en una opción económica para proyectos de tuberías a gran escala.

Fácil instalación:El diseño deslizante permite una rápida alineación y soldadura de filetes, lo que reduce la dificultad de construcción y el tiempo de mano de obra en comparación con las bridas de cuello de soldadura.

Amplia gama de aplicaciones: Adecuado para presiones bajas a medias (hasta PN40/Clase 600) y diversos medios (agua, aceite, gas, fluidos moderadamente corrosivos), adaptándose a múltiples escenarios industriales.

Sellado confiableLas superficies de sellado mecanizadas con precisión (Ra≤3,2 μm) combinadas con juntas compatibles garantizan una conexión hermética, minimizando los riesgos de fugas.

Ligero y que ahorra espacio:La estructura compacta y el peso más ligero ahorran espacio de instalación y reducen los costos de transporte, ideal para diseños de espacio limitado.

Compatibilidad globalCumple con los estándares internacionales, lo que garantiza la intercambiabilidad con componentes de tuberías globales para el comercio transfronterizo y la colaboración en proyectos.

Bajo mantenimiento:Los materiales duraderos y la estructura estable reducen el desgaste, lo que facilita el desmontaje, el reemplazo y el mantenimiento.
