brida de placa

Rendimiento de sellado confiable

La cara de sellado plana o elevada (FF/RF) está mecanizada con precisión mediante tecnología CNC, lo que garantiza un ajuste hermético con las juntas (caucho, PTFE, metal espiralado). Al combinarse con las juntas adecuadas, se logra un sellado hermético incluso en condiciones de presión media-baja y temperatura normal, con una tasa de éxito de sellado superior al 98 % en entornos operativos estándar.

Diseño ligero y que ahorra espacio

La estructura compacta sin cuello reduce el peso total del sistema de tuberías, lo que reduce la carga sobre soportes y suspensiones. Su perfil delgado requiere menos espacio de instalación, lo que la hace ideal para espacios reducidos como compartimentos de equipos, tuberías subterráneas y plantas industriales modulares con espacio limitado.

Durable y resistente a la corrosión

Fabricada mediante procesos como mecanizado CNC, forjado en matriz y tratamiento superficial (galvanizado, pintura, pasivado), la brida ofrece una alta integridad estructural y una superficie lisa. El uso de materiales de alta calidad (p. ej., acero al carbono A105, acero inoxidable 304/316) mejora su resistencia a la corrosión, la oxidación y el desgaste, garantizando una vida útil de 10 a 15 años en entornos industriales hostiles (excluyendo condiciones extremas de alta temperatura y presión).

Producción eficiente y plazos de entrega cortos

Su estructura simple permite una producción en masa con alta eficiencia. Las técnicas avanzadas de fabricación (p. ej., corte de precisión y soldadura automatizada) reducen los ciclos de producción entre un 20 % y un 25 % en comparación con las bridas complejas. Los plazos de entrega cortos (de 3 a 7 días laborables para tamaños estándar) satisfacen las necesidades urgentes de construcción de proyectos y mantenimiento de emergencia.

Cumplimiento de las normas internacionales

Todos los productos se someten a un estricto control de calidad, cumpliendo con las normas internacionales de materiales y dimensiones. Cada brida se somete a pruebas de precisión dimensional, propiedades mecánicas y resistencia a la presión antes de su entrega, lo que garantiza el cumplimiento de los requisitos de seguridad industrial y facilita el comercio internacional y la cooperación en proyectos.

Contactar ahora Correo electrónico Teléfono teléfono

Detalles del producto

Descripción general

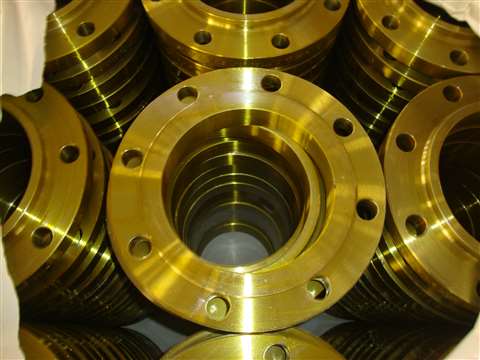

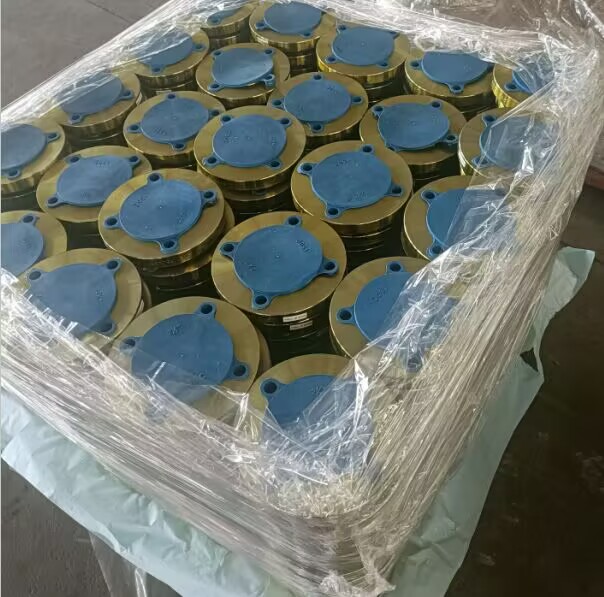

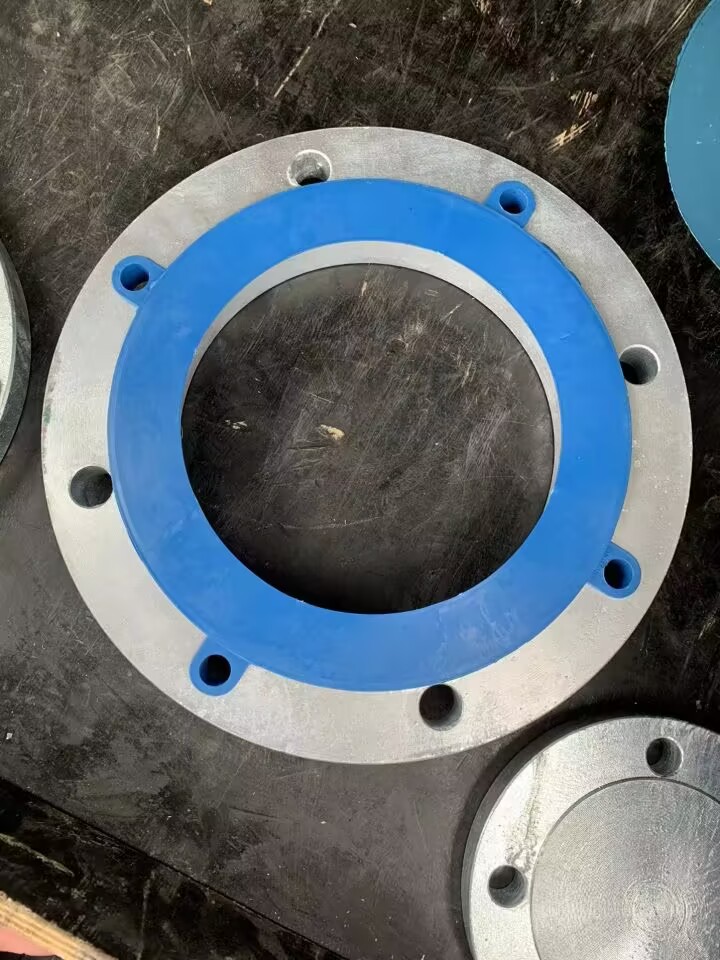

La brida de placa (también conocida como brida plana de soldadura o brida PL) es un componente clave en los sistemas de tuberías, con una estructura plana y sencilla sin cuello, diseñada para facilitar la soldadura y la instalación. Se utiliza ampliamente para conectar tuberías, válvulas, bombas y equipos en aplicaciones industriales y civiles, ofreciendo un sellado fiable y una excelente relación calidad-precio. Nuestras bridas de placa, que cumplen con las normas internacionales, se fabrican mediante procesos de alta precisión y materiales de primera calidad para satisfacer diversos requisitos operativos.

Tipo de material	Ejemplos de calificaciones	Propiedades clave	Escenarios de aplicación
Acero carbono	A105, Q235B, 20#	Alta resistencia, rentable, buena soldabilidad.	Petróleo, tratamiento de agua, tuberías industriales en general
Acero inoxidable	304, 316, 316L	Resistente a la corrosión, resistente a la oxidación.	Sistemas químicos, de procesamiento de alimentos, marinos y de alta pureza.
Acero aleado	A182 F11, F22, F91	Resistencia a altas temperaturas y altas presiones	Generación de energía, sistemas de calderas, refinación petroquímica
Metales no ferrosos	Cobre-níquel (C70600), aluminio	Resistente a la corrosión, ligero.	Ingeniería marina, HVAC, medios corrosivos de baja presión

Normas de fabricación

Normas Internacionales: ASME ANSI B16.5, EN 1092-1 (BS EN 1092-1), ISO 7005-1, DIN 2501.

Estándares Nacionales: GB/T 9119 (China), JIS B2220 (Japón).

Control de calidad: Cada producto se somete a inspección dimensional (medición CNC), pruebas de presión (prueba hidrostática/de presión de aire) y controles de calidad de la superficie para garantizar el cumplimiento de los requisitos estándar.

Proceso de fabricación

Selección de materia prima:Placas/forjas de acero de primera calidad con certificados de material certificados (MTC).

Corte y conformado:Corte de precisión (corte por plasma, corte por láser) o forjado (forjado en matriz, forjado libre) para dar forma a la pieza bruta de la brida.

Mecanizado CNC: Tornos/fresadoras CNC de alta precisión para tornear, taladrar orificios para pernos y mecanizar caras de sellado (tolerancia: ±0,05 mm).

Tratamiento superficial:

Galvanizado (en caliente/electrogalvanizado): Protección contra la corrosión para ambientes exteriores o húmedos.

Pasivación (acero inoxidable): Mejora la resistencia a la corrosión.

Pintura: Colores personalizables para necesidades industriales específicas.

Inspección de calidad: Verificación dimensional, pruebas de propiedades mecánicas (resistencia a la tracción, dureza) y pruebas de fugas (para grados de alta presión).

Campos de aplicación

Nuestras bridas de placa son ampliamente utilizadas en:

Petróleo y gas natural: transporte por ductos, refinerías, plantas de procesamiento de gas.

Industria química: Reactores químicos, tuberías ácido-base, equipos de producción farmacéutica.

Tratamiento de agua: Abastecimiento de agua municipal, plantas de tratamiento de aguas residuales, sistemas de desalinización.

Generación de energía: Plantas de energía térmica, plantas de energía nuclear, tuberías de calderas.

Construcción naval e ingeniería marina: tuberías para barcos, plataformas offshore.

Alimentos y bebidas: Equipos de procesamiento de alimentos, líneas de producción de bebidas (grados de acero inoxidable).

HVAC y construcción: sistemas de calefacción/refrigeración de edificios, tuberías de plomería.

Ventajas del producto

Rentable:El diseño sin cuello reduce el uso de material y los costos de producción; entre un 50% y un 60% más económico que las bridas con cuello soldado.

Fácil instalación:Proceso de soldadura plana simple, no requiere habilidades especializadas; reduce el tiempo de instalación entre un 30% y un 40%.

Compatibilidad versátil:Admite múltiples estándares, tamaños y materiales; compatible con la mayoría de los sistemas de tuberías.

Sellado confiableLas caras de sellado mecanizadas con precisión garantizan un rendimiento a prueba de fugas (tasa de éxito de sellado >98% en condiciones estándar).

Durable y de larga duración:Los materiales de alta calidad y el tratamiento de la superficie prolongan la vida útil a 10-15 años en entornos hostiles.

Personalización y garantía de calidad

Servicios personalizados: Ofrecemos dimensiones, índices de presión, caras de sellado y tratamientos de superficie personalizados para cumplir con los requisitos específicos del proyecto.

Certificaciones de calidad:ISO 9001, CE, API (opcional para aplicaciones de petróleo y gas).

Garantía:Garantía de 1 año contra defectos de fabricación; soporte técnico gratuito para instalación y mantenimiento.
